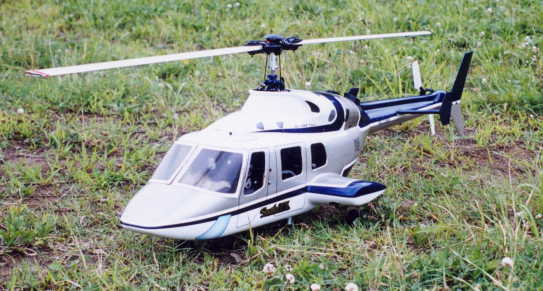

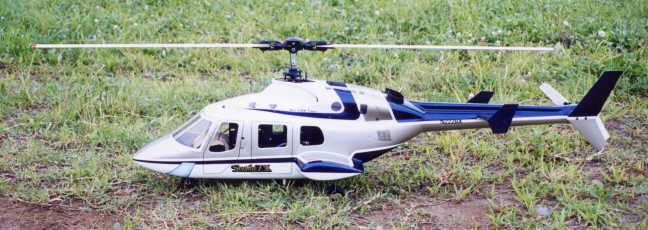

《ベル２２２・スタビレス》　赤字は更新場所

　　　今のボデーは１０年以上使用していますが中のメカは６代目になります。　

　　　色々調整して、調子良く飛んでいるのです。

　　　�@　夏場でも適当なパワーで飛ぶように３７を取り付けました。
　　　　　（プラグは、夏場エンヤのＮｏ５・冬場エンヤＮｏ４、燃料はニトロ１５％）

　　　�A　プラグをコールドタイプにしてその分ニードルを絞ると燃費が良くなる。

　　　�B　但し風にはスタビライザー式より影響を相当受けるので、サコムの３軸ジャイロをつけた。
　　　　おかげで、相当風が強くても飛行可能になりました。（後は、腕次第）
　　　　また、ピッチを下げた時に頭をツッコム癖もほとんど出ずに、飛ばしやすくなりました。
　　　　（トリムの変化が少し大きくなる様です？？）

　　　　

　 　　《仕　　様》

１．ボデー名・・・・ベル２２２（ヒロボー製）

２．エンジン・・・・ＯＳ３２→３７（トルクで飛ばす感じ）

３．メ　　カ・・・・シャトル純製を基準に

４．重　　量・・・・３．７ｋｇ（夏場の『くそ熱い時』でも大丈夫でした）

５．ジャイロ・・・・サコム３軸ジャイロを使用
　（スイッチ群のＯＦＦにする所をＯＮ側にして、ジャイロが最高に効くようにリンケージを工夫する）

６．ローター・・・・ハイプロダクト製のスタビレスローター（ＢＬ２３０Ａ）

７．ローターヘット・ＳＺ−�Vロ−ターヘッドの上部を使用。（写真参照）
　　　　　　　　　　
８．ピッチ・・・・・Ｈ：〇〇度、　ＦＢ：〇〇度、　Ｌ：０度

９．ニードル・・・・５／８回転旧ニードルを挿入した時（最高ピッチに注意）・ハイの時の調整

１０．アイドリング調整ニードル・・・・ホバリングの調整
　　　　　　　　　フォバリングの時に、マフラーから白い煙が十分出る迄開く。
　　　　　　　　　　�@：エンジン音が途中から高くならない
　　　　　　　　　　�A：飛行後、マフラーのエンジン付近が濡れている。
　　　　　　　　　　�B：実際のアイドリングは、濃い目で少しすると止まってしまう状態。

　　 《改 良 点》

１．メインギヤー７６：９＝８．４４４（パイオニア製４サイクル用）
　　５０用で調度良いギヤー比なのでそのまま使用する。
　　　　　　（７７：８＝９．６２５ノーマル）

　　※　これ以上だと、テールロータの回転数が下がり過ぎる為これが限度のようです。

２．消音器（暎光技研製のボデイ用）回転が上がる割に音が静かな様です。

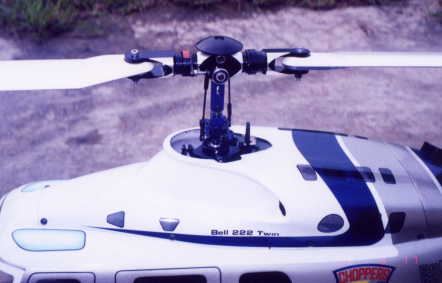

３．ローターヘッドは、下の写真の様に改造しています。

４．後日、下の写真の（ウオッシュアウを改造した物）部品を利用して、ミキシングレバーを中間に 　　（２４．０：１３．５ｍｍ⇒１：０．５６）付ければ、更にカッコ良くなると思います。

５．回転数は、１３５０ｒｐｍが良いとの事ですが、自分の現状に合わせて１２５０ｒｐｍぐらいに
　　しています（静かで安定している感じ）。

６．テール用ドライブベルトは、マイクロピッチの物を使用（振動が減った）

７．ＦＢ時のピッチが大きいので、テールＰＣプレートをクイック製に変更した



　　　スタビレスの設定スケールヘリの集いにて

※　これを完璧にするとお金が大変かかるので、現在のセットを上手く利用、工夫する方向でしたいと思います。
